Supermicro AOC-S100GC-i2C

Supermicro AOC-S100GC-i2C

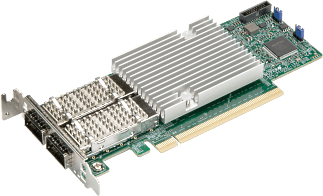

Na dzisiejszy warsztat obierzemy Supermicro AOC-S100GC-i2C.

W tym artykule przyjrzymy się modelowi AOC-S100GC-i2C i omówimy co sprawia, że jest on dostosowany do potrzeb Supermicro.

Zaczynając od portów, do dyspozycji mamy dwa porty QSFP28, z których każdy obsługuje sieci o przepustowości do 100Gb/s. Prawdopodobnie największą zaletą tych kart sieciowych jest obsługa magistrali PCIe Gen4 x16. W przypadku poprzednich generacji kart w wariancie 100GbE opartym na PCIe Gen3 x16 nie było wystarczającej przepustowości po stronie PCIe, aby w pełni obsłużyć dwa porty sieciowe 100GbE z 16 pasmami lub pojedynczym portem z 8 pasmami. Serię Intel Ethernet 800, Intel uznaje za część swojej serii kart „foundational” co czyni tę serię duchowym spadkobiercą serii Intel Ethernet 500 oraz Intel Ethernet 700.

Funkcjonalność serii Intel Ethernet 800

W miarę zbliżania się do premiery generacji o przepustowości 100GbE, karty sieciowe będą wymagać coraz to większej ilości funkcji odciążających. Funkcje, które przy przepustowości 10GbE lub 25GbE były możliwe do obsłużenia przez poszczególne rdzenie CPU, przy przepustowości 100GbE będą powodować po prostu zbyt duże obciążenie.

Wraz z premierą serii Ethernet 800, Intel musiał zwiększyć zakres możliwości, aby nie dać się pokonać konkurencji. Aby to osiągnąć, wykorzystali przede wszystkim trzy nowe technologie: ADQ, NVMeoF i DDP. Omówimy każdą z nich.

ADQ (Application Device Queues)

Po przyjrzeniu się ADQ, jednym z najważniejszych aspektów była możliwość zdefiniowania odpowiednich priorytetów.  Na szczęście Intel umożliwia to relatywnie łatwo.

 ADQ działa poprzez:

• Filtrowanie ruchu związanego z aplikacjami do dedykowanego zestawu kolejek
• Wątki wykonawcze aplikacji są podłączone do określonych kolejek w ramach zestawu kolejek ADQ
• Kontrola ruchu sieciowego aplikacji przy wyjściu (Tx)

 W efekcie, z pomocą ADQ, karty sieciowe Intela są w stanie nadać pierwszeństwo ruchowi sieciowemu w oparciu o zastosowania.

NVMeoF

NVMeoF to kolejny obszar, w którym nastąpiła ogromna modernizacja. W przypadku serii kart Intel Ethernet 700, Intel skupił się na technologii iWARP dla działań związanych z NVMeoF. W tym samym czasie, część konkurencji postawiła na RoCE. Obecnie popularność RoCEv2 jest ogromna. Intel zapewnia zarówno wsparcie dla iWARP jak i RoCEv2 w serii Ethernet 800.

 Seria Intel Ethernet 800 obsługuje wszystkie transporty Ethernet NVMe-oF:

• NVMe/RDMA
  • Wsparcie RoCEv2 RDMA
  • Wsparcie iWARP RDMA
  • Niskie wykorzystanie CPU, niskie opóźnienia i niskie zakłócenia opóźnień
• NVMe/TCP
  • Technologia ADQ (Application Device Queues) zmniejsza opóźnienia i zakłócenia oraz zwiększa ogólną przepustowość sieci NVMe-oF
  • Poprawia wydajność poprzez zastosowanie wielu rodzajów technik odciążania TCP
• Wszechstronne technologie kontroli przeciążeń zapewniają wydajność w przypadku dużych wdrożeń o natężonym ruchu

 Należy dodać, że można łączyć z sobą NVMe/TCP i ADQ, aby zbliżyć się do niektórych parametrów osiągalnych przez iWARP i RoCEv2.

DDP (Dynamic Device Personalization)

Dynamic Device Personalization lub DDP to kolejna duża cecha opisywanych kart sieciowych. Zgodnie z wizją Intela dla serii kart foundational , koszty produkcji są relatywnie niskie. W związku z tym istnieje tylko tak rozbudowany ASIC, jaki można zbudować, aby utrzymać koszty na rozsądnym poziomie. Podczas gdy Mellanox ma tendencję do dodawania coraz to większej akceleracji/obciążenia w każdej generacji, Intel zbudował układ logiczny, który jest konfigurowalny.

Główne różnice pomiędzy możliwościami DDP w obecnej i poprzedniej generacji kart sieciowych:

Pakiety DDP dla serii Intel Ethernet 700

• Większość protokołów jest częścią obrazu NVM
• Ograniczona liczba dodatkowych protokołów włączonych na jedno urządzenie.
• Użytkownik musi po restarcie wybrać i załadować określone protokoły DDP dla każdego urządzenia w systemie

 Pakiety DDP dla serii Intel Ethernet 800

• Wiele protokołów na jeden pakiet DDP
• Nowy Pakiet DDP zastępuje dotychczasowy załadowany Pakiet DDP
• Użytkownik może wybrać, który pakiet DDP ładuje się automatycznie dla każdego urządzenia w systemie

 Z serią Intel Ethernet 800, dostajemy jeszcze większe możliwości umieszczania niestandardowych pakietów protokołów w kartach sieciowych.

Poniżej znajduje się tabela przedstawiająca protokoły i typy pakietów zarówno domyślne, jak i dodane przez pakiet Comms DDP(Kolor zielony oznacza, że pakiet Comms DDP jest charakterystyczny dla tego pakietu, natomiast brak koloru oznacza, że jest on obsługiwany przez domyślny pakiet systemu operacyjnego.):

Jak widać, wraz z pakietem Comms otrzymujemy funkcje takie jak przetwarzanie MPLS. Te elementy DDP mogą być również w pełni spersonalizowane, zatem użytkownicy mogą korzystać z zestawu protokołów, które mają dla nich największe znaczenie i które mają być ładowane przy starcie systemu, jednocześnie odcinając zbędne funkcje.

Podsumowanie

Supermicro AOC-S100GC-i2C jest naprawdę intrygująca kartą. Wyposażona jest ona w procesor Intel® E810-CAM2 z obsługą PCI-E Gen 4 i wsteczną kompatybilność z PCI-E Gen 3. Ponadto jest to adapter bogaty w funkcje, które zapewniają wsparcie dla RoCE, iWarp, DCDB, VXLAN, NVGRE i Geneve. Obsługa RoCE i iWarp zapewnia niskie opóźnienia i wysoką wydajność w sieciach Ethernet. Zdolność do integracji z funkcjami zarządzania serwerem Supermicro poprzez nagłówek NC-SI czyni ją szczególnie interesującą, dla użytkowników poszukujących Intel Ethernet 800 seriach NIC w swoim serwerze Supermicro. Jest doskonałym rozwiązaniem dla sieci w chmurze, pamięci masowej, machine learningu, analityki danych oraz HPC.
